Projet 103 Gazelle - Episode 4

Ce cours épisode ne concerne que la partie du cadre et sa préparation. Une partie importante même sur ce genre de projet.

L'enjeu pour moi était de faire un cadre le plus épuré possible de manière à ce que l'on ne voit pas ou très peu d'éléments électriques?

N'ayant pas de photos intermédiaires ou détaillées je vais essayer de vous citer le maximum de modifications effectuées.

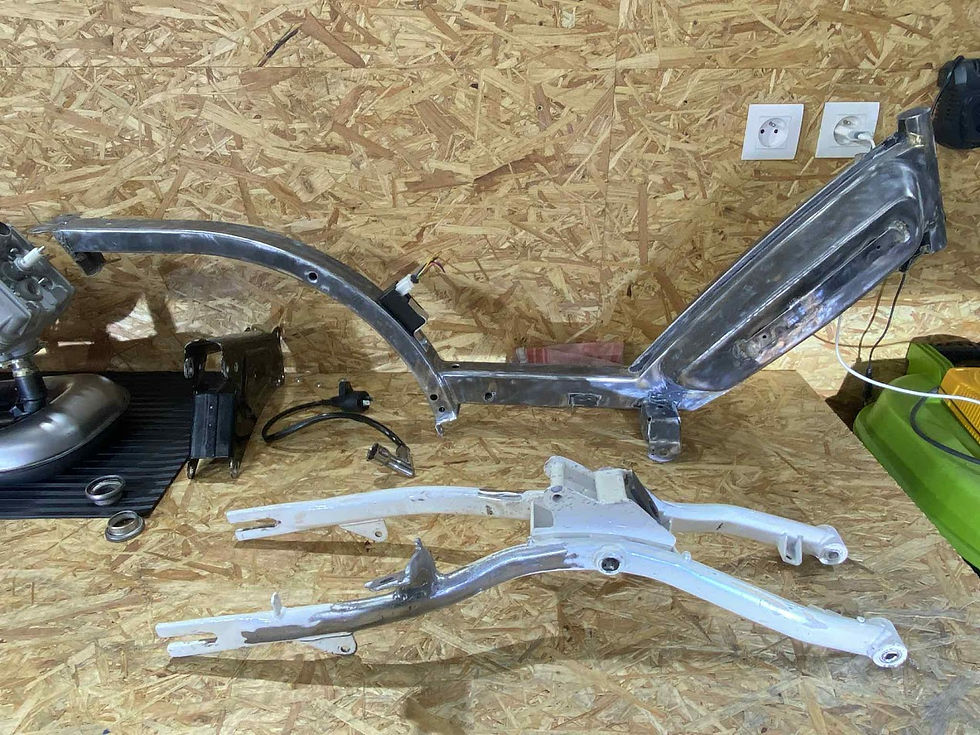

Toutes les pattes inutiles ont été coupées. Nous apercevons plusieurs trous au niveau de la boite à outils pour le passage de l'axe des amortisseurs. J'ai du rajouter un plaque sur le côté droit du réservoir pour la fixation de l'élytre.

Le CDI sera caché dans la boite à outil, il est visible sur cette photo, donc filetage dans le cadre et une petite patte en aluminium.

Pas très visible sur la photo, le bas du réservoir a été coupé pour laisser passer la culasse liquide qui de part la hauteur de rehaussement ne passait plus.

Les spécialistes remarqueront le bras oscillant de 104 avec ses pattes d'amortisseurs décalées, elle permettent un réhaussement naturel qui sera accentué par le décalage des fixations supérieures des amortisseurs.

Le support de la béquille centrale a été coupé.

Pas visible sur la photo, des petits filetages ont été réalisés pour des petites attaches plastiques qui serviront à tenir la gaine du frein arrière, une gaine qui passera derrière le plateau mais plus dans les petits passages ronds d'origines.

Soudure du socle de la béquille latérale et bien entendu un peu de mastique pour corriger les défauts avant le mastic liquide.

L'axe de pédalier a été coupé au tour pour supprimer les dents de la chaine vélo.

Nous apercevons les carters derrière, ils ont été découpés pour suivre l'inclinaison des amortisseurs, en espérant que je ne me sois pas trompé...

Une petite vue d'ensemble des pièces avant de partir chez le carrossier...

Je précise que le réservoir à eu droit à un traitement Restom, pas facile à faire avec la cloison...

Les pièces peintes viennent juste d'arriver de chez le carrossier... Whouaaa, j'adore, merci Loulou.

Comme ça au premier abord nous ne voyons qu'un blanc...

Mais c'est en fait un superbe blanc nacré bleu, je suis vraiment content de la couleur, plus qu'à remonter.
